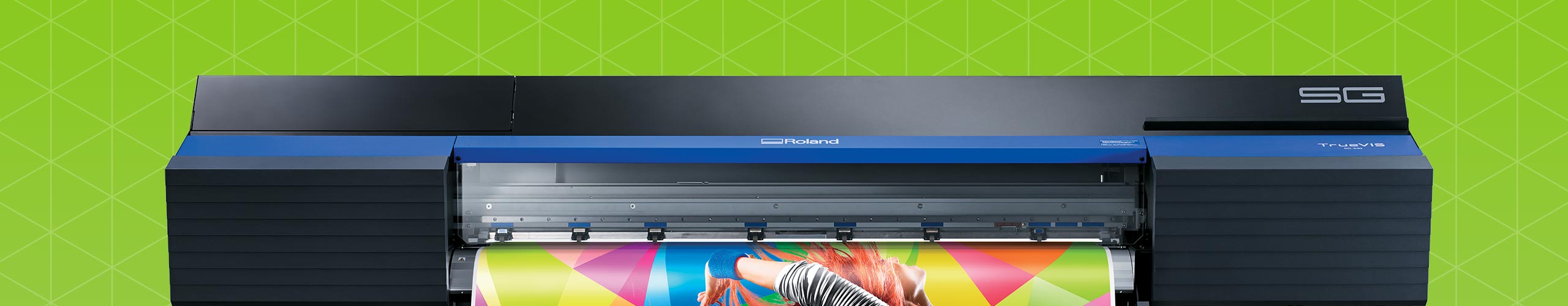

Roland TrueVIS SG-540

Especificações da TrueVIS SG Series – impressora com recorte

Especificações
Modelo SG-540 SG-300
Tecnologia de impressão Jato de tinta piezoelétrico
Mídia Largura

210 a 1.371 mm

182 a 762 mm
Espessura Máximo 1,0mm com revestimento para impressão
  Máximo 0,4mm com revestimento para impressão
Diâmetro externo do rolo Máximo 210mm
Peso do rolo Máximo 30 kg Máximo 25 kg
Diâmetro do tubete *1 76,2mm ou 50,8mm
Largura de impressão / recorte*2
Máximo 1.346 mm Máximo 736 mm
Bag de tinta
Tipo TrueVIS Element INK
  Capacidade Bag de 500 ml
  Cores 4 cores (Ciano, Magenta, Amarelo e Preto)
Resolução de impressão (pontos por polegada) Máximo 900 x 900 dpi
Velocidade máxima (CMYK, 7 passadas) 9,4m2/hr   7,5m2/hr
Velocidade standard (CMYK, 10 passadas) 7,9m2/hr   62/hr
Velocidade de recorte 10 a 300 mm/s
Força da lâmina*3 30 a 500 gf
Deslocamento da lâmina 0 a 1,5 mm
Resolução do software (ao recortar) 0.025 mm/passo
Precisão da distância (ao imprimir)*4 *5 Erro inferior que ± 0,3% da distância percorrida, ou ± 0,3 mm, o que for maior
Precisão da distância (ao recortar)*4 Erro menor que ± 0,4% da distância percorrida, ou ± 0,3 mm, o que for maior
Quando a correção de distância foi realizada (quando o ajuste para [MENU DE CORTE] – [CALIBRAÇÃO] foi feito): Erro menor que ± 0,2% da distância percorrida ou ± 0,1 mm, o que for maior
Repetição (ao recortar)*4 *6 ±0,1 mm ou menos
Precisão do alinhamento para impressão e recorte*4 *7 ±0,5 mm ou menos
Precisão do alinhamento para impressão e recorte ao recarregar mídia*4 *8 Erro inferior a ± 0,5% da distância percorrida, ou ± 3 mm, o que for maior
Sistema de aquecimento de mídia*9 Aquecedor de Impressão Faixa de ajuste para a temperatura predefinida: 30 a 45ºC
Secador Faixa de ajuste para a temperatura predefinida: 30 a 50ºC
Conectividade Ethernet (10BASE-T / 100BASE-TX, ligação automática)
Função de economia de energia Recurso automático de espera
Requerimentos de energia AC 100 a 120 V ±10%, 9.8A, 50/60 Hz AC 100 a 120 V ±10%, 7.9A, 50/60 Hz
AC220V a 240V±10%, 4.0A, 50/60Hz AC 220 a 240 V ±10%, 2.7A, 50/60 Hz
Consumo de energia Durante a operação 1.050 W 710 W
Durante o modo de espera 20 W 20 W
Nível de ruído acústico Durante a operação 65 dB (A) ou menos
Durante o modo de espera 48 dB (A) ou menos
Ambiente Ligado Temperatura: 20 a 32°C, umidade: 35 a 80 % RH (sem condensação)
Desligado Temperatura: 5 a 40°C, umidade: 20 a 80 % RH (sem condensação)
Dimensões (com suporte) 2.685 (L) x 745 (P) x 1.310 (A) mm  2.070 (L) x 745 (P) x 1.310 (A) mm
Peso (com suporte) 178 kg 147 kg
Itens inclusos Pedestais dedicados, cabo de alimentação, prendedores de material, suportes de material, lâmina de reposição para a faca separadora, Manual do Usuário, etc.

*1 Os suportes de material desta máquina são projetados para uso exclusivo com material que tenha um tubo de papel (tubete) com diâmetro interno de 3 polegadas. Para usar material de 2 polegadas, flanges opcionais para material são obrigatórias. *2 O comprimento de impressão ou corte está sujeito às limitações do programa. *3 •500 gf é força máxima instantânea da lâmina. •A força da lâmina deve ser ajustada de acordo com detalhes como a espessura do material. *4 • Tipo de material: Material especificado pela Roland DG Corporation.  'Temperatura: 25°C, umidade: 50% * O material em rolo deve ser carregado corretamente. 'Aplicável quando todos os rolos de pressão podem ser utilizados com a largura do material. •Margens laterais: 25 mm ou mais para as margens esquerda e direita 'Margem frontal: 35 mm ou mais • Excluindo expansão/contração do material •Não garantido quando o aquecedor de impressão ou secador é usado.   'Assume que todas as funções de correção e de ajuste da máquina foram utilizadas corretamente. *5 'Deslocamento de impressão: 1 m *6 • O item do menu [PREFEED] (Pré-alimentação) deve estar ajustado para "ENABLE" (Habilitar). Faixa para precisão de repetição garantida [modelo de 54 polegadas] •Para material com largura excedendo a 610 mm: Comprimento 4.000 mm •Para material com largura de 610 mm ou menos: Comprimento 8.000 mm [modelo de 30 polegadas] Comprimento 4.000 mm *7 'Contanto que a extensão da alimentação de material seja 3.000 mm ou menos 'Exclui os efeitos de movimento inclinado e de expansão e contração do material *8 •Tamanho dos dados: [modelo de 54 polegadas] 1.000 mm na direção de alimentação de material, 1.346 mm na direção de movimento do carro [modelo de 30 polegadas] 1.000 mm na direção de alimentação de material, 736 mm na direção de movimento do carro • Sem laminação 'Detecção automática das marcas de corte nos 4 pontos quando o material é recarregado • Durante o corte, o item do menu [PREFEED] (Pré-alimentação) deve estar ajustado para "ENABLE" (Habilitar). 'Excluindo alteração causada pela expansão/contração do material e/ou pelo recarregamento do material. *9 O aquecimento é necessário após ligar a alimentação. Isto pode levar de 5 a 20 minutos, dependendo do ambiente de operação. 'Dependendo da temperatura ambiente e da largura do material, a temperatura pré-estabelecida pode não ser alcançada.



Requisitos de Sistema Roland Versa Works Dual
Sistema operacional Windows® 10 (32/64-bit)
Windows® 8.1 (32/64-bit)
Windows® 7 Professional / Ultimate (32/64-bit)
CPU Intel® Core™2 Duo, 2.0 GHz ou mais rápido recomendado
RAM 2 GB ou mais recomendado
Placa de vídeo e monitor A resolução de 1.280 x 1.204 ou mais recomendado
Espaço livre no disco rígido 40 GB ou mais recomendado
Sistema de arquivos do disco rígido Formato NTFS
Drive óptico DVD-ROM drive

* Roland VersaWorks Dual é um aplicativo de 32 bits, que é executado no Windows® 64-bit com WoW64 (Windows 32-bit no Windows 64-bit).
